矩阵屏

    图形处理器（大屏拼接矩阵）可以把一幅图像分解输出到N个显示单元（如液晶屏、投影机等）上，在拼接起的N个显示单元上我们能看到完整的一幅图像，可以实现拖拽等功能（图形处理器一般配备键盘、鼠标）

液晶拼接屏广泛应用于政府机关、电力、水利、电信、公安、军队、武警、铁路、交通、矿业、能源、钢铁、企业等商业显示系统的监控中心、调度中心、指挥中心、会议室、展示厅大屏幕显示系统、可以接驳DLP背投箱、等离子、液晶电视等大屏幕显示设备。多屏拼接处理器可扩展特色功能包括：PC桌面网络推送。

液晶拼接屏多屏拼接处理器功能特性

设备架构：

1. 液晶拼接屏多屏拼接处理器一体机PC+FPGA融合架构，内置PC虚拟屏控制系统，简化系统组网，简单易用；

2. PC+FPGA融合架构，PC为用户提供友好的人机界面，FPGA为用户提供稳定的图像处理能力；具有PC架构的灵活优势，同时具备FPGA硬件架构的稳定性优势；

3. 设备采用模块化设计，可灵活搭配多种类的输入输出板卡，可升级、可扩容、可维护；

基本功能

1. 液晶拼接屏支持HDMI、DVI、SDI、VGA数字/模拟高清信号输入；支持DVI、HDMI高清数字信号输出；

2. 液晶拼接屏支持标清、高清采集及输出；

3. 支持单端口采集1920x1080超高清信号；支持单端口输出1920x1080超高清信号；

4. 支持视频帧率30帧

5. 支持监控子屏同步回显，可以设置在一个或多个显示单元同步显示主拼接墙的视频窗口；

6. 单屏最大开窗数4个，所有窗口画面实时无丢帧显示；

网络功能

网络PC桌面推送：支持PC网络桌面推送上墙，通过网络把电脑桌面推送大屏实时显示，支持多台电脑推送；

视频上拼接处理功能

1. 拼接屏可实现多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种等各种方式的显示功能，

2. 支持全屏范围所有信号任意开窗漫游、叠加、缩放，没有窗口位置、尺寸、比例限制；

3. 支持单屏多窗口分割；

4. 支持超高清特效字幕功能，字幕的字体、颜色、大小、滚动速度及方向、背景颜色、背景透明度等都可灵活选择；

5. 支持超高清静态底图，底图支持多种图片格式，支持多窗口静态布局，更换快捷简单，让大屏底图更绚丽多彩；

6. 55寸液晶拼接屏输出端高清特效字幕，像素级显示，支出顶部滚动、全屏滚动，帧级同步；

7. 支持超高清静态底图本机存储，USB接口拷贝，支持多种格式快速更换，底图任意布局；

8. 支持WEB控制功能，可用于电脑/手机/平板通过WEB浏览器切换预案场景；

9. 支持256个预案场景保存；

10. 场景切换，可以提前预设很多种场景，轻松实现各种场景的任意切换，支持场景轮巡，可自定义轮巡时间间隔；

11. 支持多层级用户管理，每个用户可设定不同的操作权限；

其它功能

1. 液晶拼接屏风扇智能调速功能，可以根据设备配置及各区域温度情况自动调节风扇转速，实现绿色节能环保；

2. 支持输出端口映射技术，设备与显示单元之间的连接线材无需一一对应，保证连接有效即可，在控制软件里完成端口映射设定，大大简化安装程序和缩短安装时间；

3. 支持矩阵联动控制，支持串口控制大屏开关机；

4. 支持二次开发，提供第三方用户控制协议和接口；

5. 支持多机级联，单用户操作界面；

6. 液晶拼接屏自主知识产权自适应去隔行、缩放、OSD技术，画面流畅清晰；

7. 加密功能，可以对产品使用时限进行控制。

规格

1. 2.5U主控机

2. 8个输入输出槽位，4个输入槽位，4输出槽位，尺寸480*360*110，重量10K，功耗200W；

3. 最大高清输出16路（可配置：DVI、HDMI高清信号卡）

4. 最大高清输入14路（可配置：DVI、HDMI、SDI、VGA高清信号卡）

5. 最大标清输入112路（可配置BNC标清信号卡）

6. 最大PC桌面推送14路

液晶拼接屏多屏拼接处理器可扩展系统用于多达16个显示屏或以内的小型拼接处理系统。支持SDI、HDMI、DVI、VGA 模拟、 高清和标清视频输入/输出信号；支持多个信号源上墙、拼接、漫游、跨屏、放大缩小、画中画、画外画、画面叠加等各种等各种方式的显示功能。液晶拼接屏还包括高清滚动字幕、高清底图、预案场景切换等基本功能。

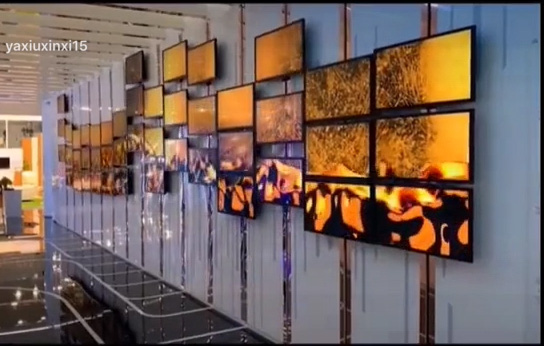

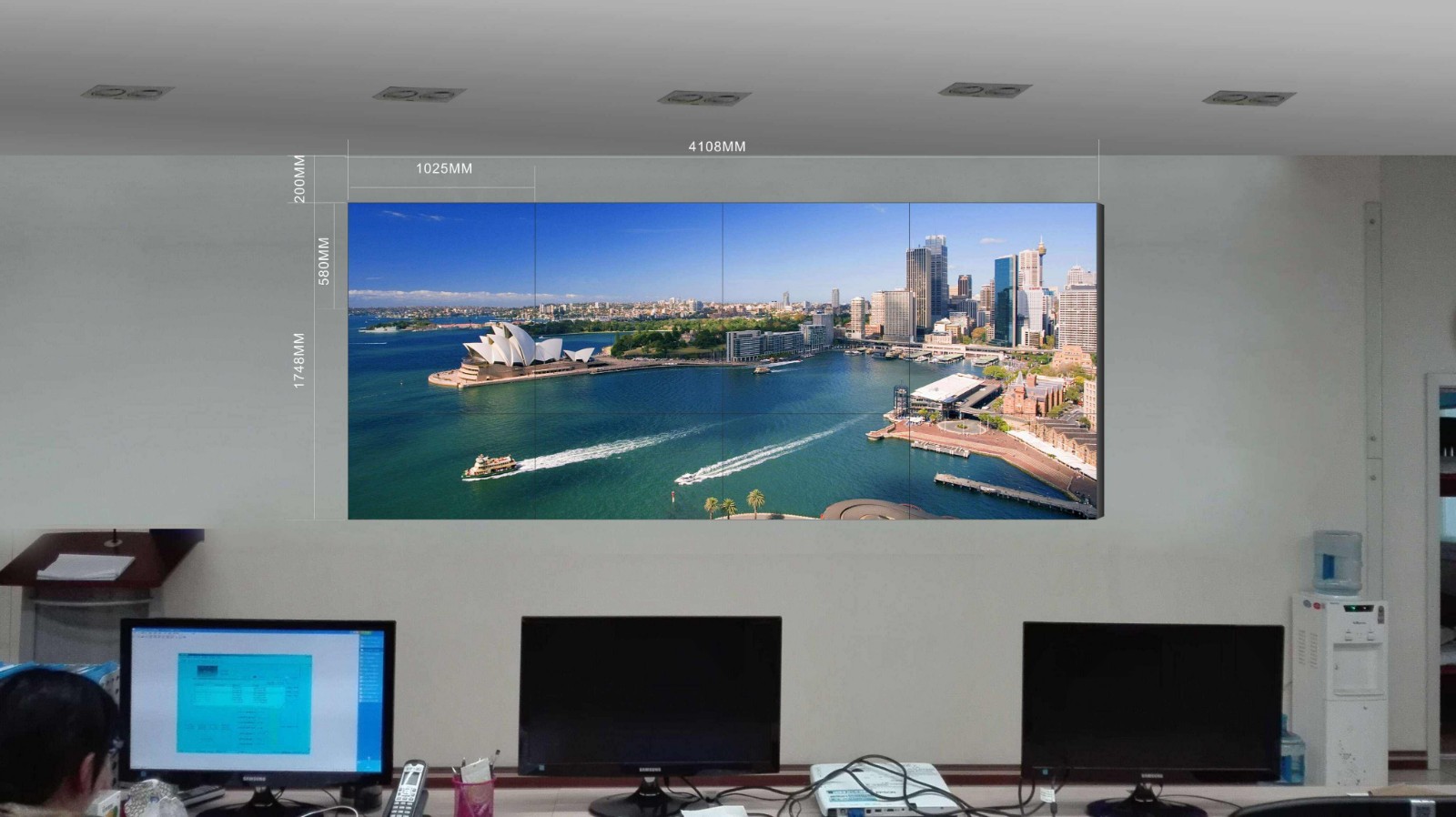

仅作效果描述，不代表我公司实际案例
